உள் கோண ஆரம் R≤0.3mm மற்றும் ±0.1mm க்குள் அளவு சகிப்புத்தன்மையுடன் தயாரிக்கப்பட்டது. உயர்தர திரைச் சுவர்கள், பிரிட்ஜ் இன்ஜினியரிங் மற்றும் குறைபாடற்ற அசெம்பிளி மற்றும் விதிவிலக்கான சுமை தாங்கும் திறன் தேவைப்படும் துல்லியமான இயந்திரங்களுக்கு ஏற்றது.

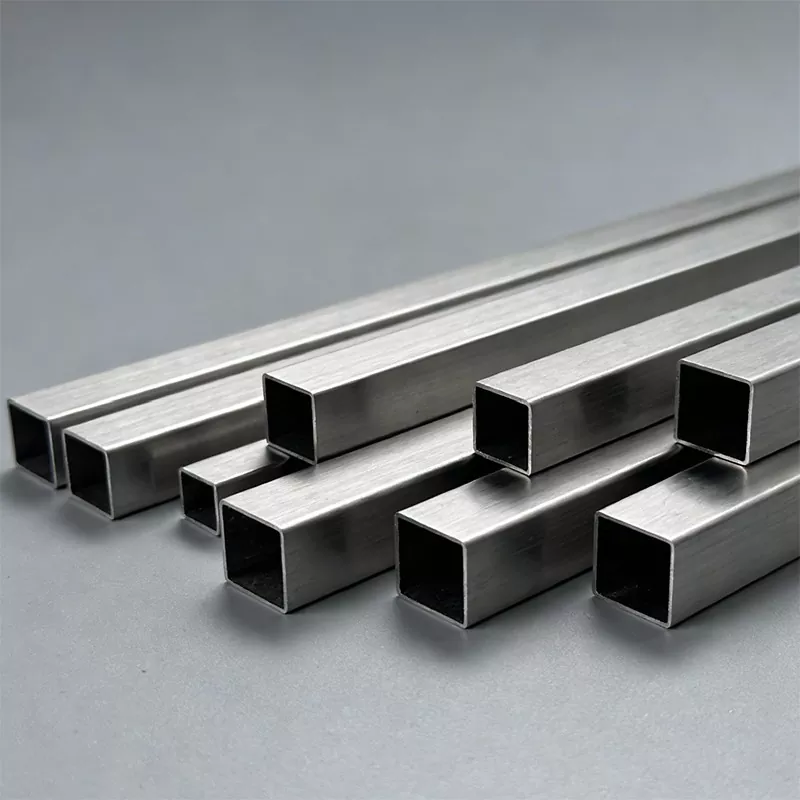

வலது கோண சதுரக் குழாய் என்பது ஒரு சதுர அல்லது செவ்வக குறுக்குவெட்டு மற்றும் உள் கோணம் துல்லியமாக 90° (கூர்மையான மூலை ஆரம் R≤0.5mm) நெருங்கும் ஒரு வெற்று உலோக சுயவிவரமாகும், இது பாரம்பரிய வட்டமான சதுரக் குழாய்களிலிருந்து (R≥1.0mm) வேறுபட்டது. கார்பன் எஃகு அல்லது துருப்பிடிக்காத எஃகு பயன்படுத்தி குளிர் வளைத்தல், சூடான உருட்டல் அல்லது வெளியேற்றம் மூலம் இது செயலாக்கப்படுகிறது. நிலையான அமைப்பு மற்றும் வழக்கமான தோற்றத்துடன், அதிக அசெம்பிளி துல்லியம் மற்றும் இயந்திர பண்புகளைக் கோரும் B2B திட்டங்களுக்கு இது மிகவும் பொருத்தமானது. எங்கள் முழு வரம்பையும் ஆராயுங்கள்சிறப்பு வடிவ எஃகுவிருப்ப தேவைகளுக்கு.
முக்கிய நன்மைகள் & சரிபார்க்கப்பட்ட வழக்குகள்
மில்லிமீட்டர்-நிலை துல்லியம்
மேம்பட்ட குளிர் உருவாக்கும் தொழில்நுட்பத்தின் மூலம், உள் கோண ஆரம் ≤0.3mmக்கு சுருக்கப்படுகிறது, மேலும் கூறு பிளவு இடைவெளி ≤0.1mmக்கு கட்டுப்படுத்தப்படுகிறது. இந்த துல்லியமானது நேரடியாக ஆன்-சைட் எந்திரப் படிகளை குறைக்கிறது மற்றும் 30% முதல் 50% வரை சட்டசபை செயல்திறனை அதிகரிக்கிறது.
சிறந்த கட்டமைப்பு செயல்திறன்
பாரம்பரிய சுற்று சதுரக் குழாய்களுடன் ஒப்பிடும்போது, கூர்மையான மூலை சதுரக் குழாயின் முறுக்கு மற்றும் வளைக்கும் வலிமை 15% முதல் 20% வரை அதிகரிக்கப்படுகிறது. வெற்று அமைப்பு 12% முதல் 30% வரை எடை குறைப்பு விளைவை அடைகிறது, பொருள் செலவுகளை மேம்படுத்துகிறதுஎஃகு கட்டமைப்புகள்.

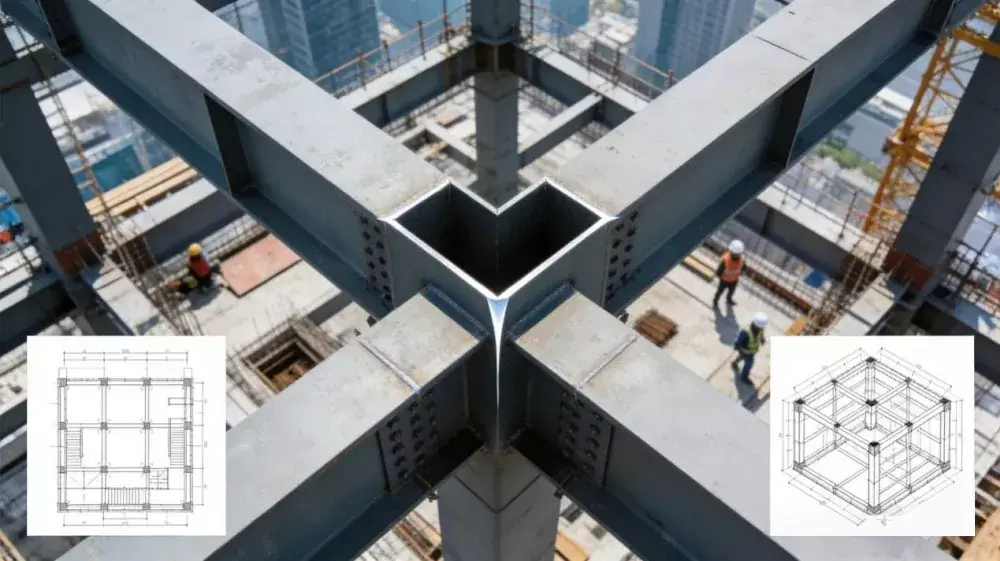

திட்ட வழக்கு: ஷென்செனில் 500-மீட்டர் சூப்பர்-டவர்
Q345FR தீ-எதிர்ப்பு சதுர குழாய் சுமை தாங்கும் சட்டமாக பயன்படுத்தப்பட்டது. தடையற்ற பிளவு தொழில்நுட்பத்தின் மூலம், 600 ° C இல் 70% மகசூல் வலிமை தக்கவைப்பு விகிதம் அடையப்பட்டது, இது 3-மணிநேர தீ தடுப்பு வரம்பை தீயணைப்பு பூச்சுடன் சந்திக்கிறது. இது தீ தடுப்பு பலகைகளின் நுகர்வு 30% குறைக்கப்பட்டது மற்றும் பாரம்பரிய திட்டங்களுடன் ஒப்பிடும்போது கட்டுமான காலத்தை இரண்டு மாதங்கள் சுருக்கியது.
தொழில்நுட்ப விவரக்குறிப்புகள்
பின்வரும் அளவுருக்கள் ஒரு குறிப்பாக செயல்படுகின்றன. தனிப்பயனாக்கப்பட்ட அளவுகள் மற்றும் தரங்கள் பொறியியல் மதிப்பாய்வில் கிடைக்கும்.
| விவரக்குறிப்பு வகை | பொருள் | குறிப்பு அளவுருக்கள் | விண்ணப்ப குறிப்புகள் |
|---|---|---|---|
| பகுதி அளவு | பக்க நீள வரம்பு (சதுரம்) | 10 மிமீ × 10 மிமீ முதல் 200 மிமீ × 200 மிமீ வரை | தளபாடங்கள் / துல்லியமான உபகரணங்களுக்கான சிறிய அளவுகள்; திரைச் சுவர்கள்/பாலங்களுக்கான பெரிய அளவுகள். |
| பக்க நீள வரம்பு (செவ்வக) | 10 மிமீ × 20 மிமீ முதல் 150 மிமீ × 300 மிமீ வரை | செவ்வகப் பிரிவு அலமாரிக் கற்றைகளுக்கு, ஒரு வழி வளைக்கும் எதிர்ப்பில் கவனம் செலுத்துகிறது. | |
| உள் கோணத்தின் ஆரம் (R) | வழக்கமான ≤0.5mm; உயர் துல்லியம் ≤0.3மிமீ | கடுமையான துல்லியமான சட்டசபை தேவைகளை பூர்த்தி செய்கிறது. | |
| அளவு சகிப்புத்தன்மை | இயல்பான ± 0.5mm; துல்லியம் ± 0.1மிமீ | ஆட்டோமேஷன் உபகரணங்கள் மற்றும் சூப்பர் உயரமான திரை சுவர்கள். | |
| சுவர் தடிமன் | வழக்கமான தடிமன் | 0.8 மிமீ முதல் 12 மிமீ வரை | இலகுரக கட்டமைப்புகளுக்கு மெல்லிய சுவர், சுமை தாங்குவதற்கு தடித்த சுவர். |
| தனிப்பயன் தடிமன் | குறைந்தபட்சம் 0.3 மிமீ, அதிகபட்சம் 15 மிமீ | டிரிம் செய்ய அல்ட்ரா-தின், பிரிட்ஜ் ஸ்டிஃபெனர்களுக்கு அல்ட்ரா-திக். | |
| தடிமன் சகிப்புத்தன்மை | ≤2மிமீ: ±0.05~0.1மிமீ; 2~6மிமீ: ±0.1~0.2மிமீ; >6மிமீ: ±0.2~0.3மிமீ | கட்டமைப்பு அழுத்த விநியோக நிலைத்தன்மையை உறுதி செய்கிறது. | |
| பொருள் பண்புகள் | கார்பன் எஃகு தொடர் | Q235B, Q345B, Q690 உயர் வலிமை எஃகு | Q690 மகசூல் வலிமை ≥690MPa, அதிக சுமை மற்றும் எடை குறைப்புக்கு ஏற்றது. |
| சிறப்பு எஃகு தொடர் | Q345FR பயனற்ற எஃகு | 600 ° C இல் 70% மகசூல் வலிமை, 3 மணிநேர தீ எதிர்ப்பு. | |
| அலாய் தொடர் | 304/316 துருப்பிடிக்காத எஃகு, 6061 அலுமினியம் அலாய் | அரிப்பை எதிர்ப்பதற்காக துருப்பிடிக்காதது, இலகுரக வெளிப்புற பயன்பாடுகளுக்கு அலுமினியம். | |
| தொழில்நுட்ப அளவுருக்கள் | உருவாக்கும் செயல்முறை | குளிர் உருவாக்கம் + உள்ளூர் வெப்ப சிகிச்சை | மன அழுத்தத்தை குறைக்கிறது மற்றும் நிலைத்தன்மையை மேம்படுத்துகிறது. |
| வெல்டிங் தொழில்நுட்பம் | லேசர்-ஆர்க் ஹைப்ரிட் வெல்டிங் | வெல்ட் அகலம் 2 மிமீ, உருமாற்றம் 70% குறைக்கப்பட்டது, சோர்வு வாழ்க்கை> 2 மில்லியன் சுழற்சிகள். | |
| மேற்பரப்பு சிகிச்சை | ஹாட் டிப் கால்வனைசிங், ஃப்ளோரோகார்பன் தெளித்தல், அனோடைசிங் | அரிப்புக்கான துத்தநாகம், வானிலைக்கு ஃப்ளோரோகார்பன், அலுமினியத்திற்கு அனோடைசிங். | |
| இயந்திர பண்புகள் | நெகிழ்வு வலிமை | 15% ~20% அதே ஸ்பெக் சுற்று சதுர குழாய் விட | மேலும் சீரான அழுத்த விநியோகம். |
| எடை இழப்பு விகிதம் | 12%~30% | சூப்பர் ஹைரைஸ்கள் மற்றும் பாலங்கள் போன்ற இலகுரக தேவைகளுக்கு ஏற்றது. | |
| வானிலை எதிர்ப்பு | துத்தநாக பூச்சு ≥80μm; ஃப்ளோரோகார்பன் உப்பு தெளிப்பு எதிர்ப்பு ≥1000h | நீண்ட கால வெளிப்புற பயன்பாட்டுக் காட்சிகளுக்குப் பொருந்துகிறது. |
தனிப்பயனாக்கம் & பயன்பாட்டுக் காட்சிகள்

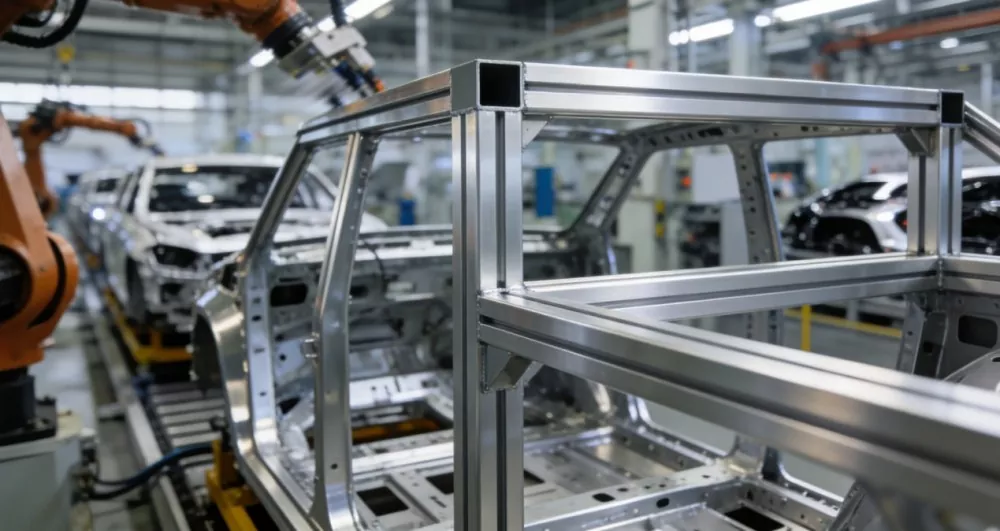

தனிப்பயனாக்குதல் திறன்கள் பயன்பாட்டு எல்லைகளை விரிவுபடுத்துகிறது. அதிக வலிமை கொண்ட எஃகு முதல் அலுமினியம் அலாய் வரை, மற்றும் லேசர் வெல்டிங் முதல் ஃப்ளோரோகார்பன் தெளித்தல் வரை, நெகிழ்வான சேர்க்கைகள் பல்வேறு B2B தேவைகளைப் பூர்த்தி செய்கின்றன. எடுத்துக்காட்டாக, 6061 அலுமினிய அலாய் சதுரக் குழாய் ஆட்டோமொபைல் வெல்டிங் ரோபோக்களின் அடிப்பாகத்தில் பயன்படுத்தப்படுகிறது, ±0.1° கோணப் பிழைக் கட்டுப்பாடு மூலம் துல்லியமான வழிகாட்டி ரயில் நிறுவலை அடைகிறது.

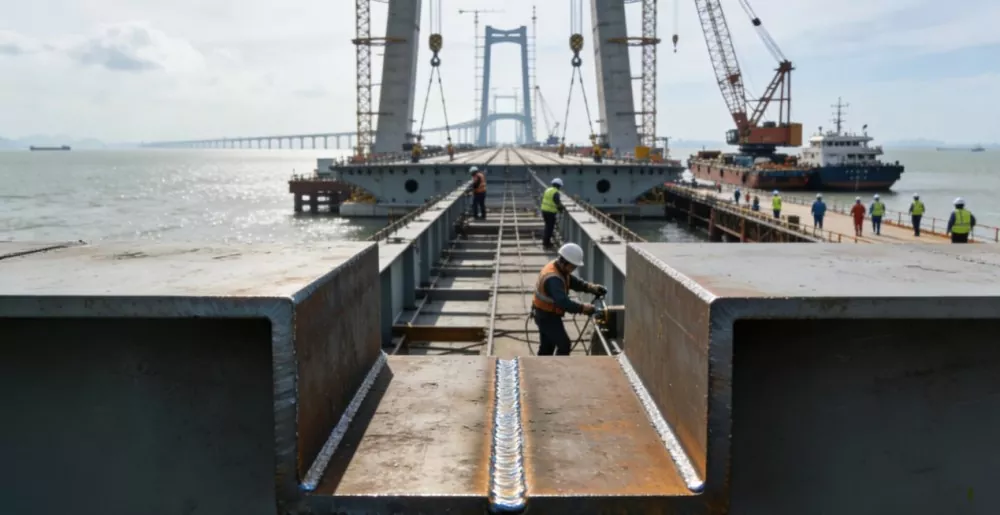

Q690 உயர் வலிமை கொண்ட சதுரக் குழாய் ஆழமான நடுத்தர சேனல் ஸ்டீல் பாக்ஸ் கர்டரின் விறைப்பானில் பயன்படுத்தப்பட்ட பிறகு, ஒரு அடுக்கின் எடை 1200 டன்கள் குறைக்கப்படுகிறது. லேசர்-ஆர்க் ஹைப்ரிட் வெல்டிங் செயல்முறையின் சோர்வு வாழ்க்கை 2 மில்லியன் சுழற்சிகளை மீறுகிறது, பாரம்பரிய முறைகளை விட 50% அதிகமாகும். இந்த பொருள் உயர்ந்த கட்டிடங்கள், பாலம் பொறியியல் மற்றும் துல்லியமான இயந்திரங்களில் அதன் தொழில்நுட்ப மதிப்பை தொடர்ந்து நிரூபிக்கிறது.
ஷுன்சென் தொழில்துறையை ஏன் தேர்வு செய்ய வேண்டும்?
ஷுன்சென் இண்டஸ்ட்ரியானது செங்கோண சதுரக் குழாய் துறையில் குறிப்பிடத்தக்க நன்மைகளைக் கொண்டுள்ளது, முக்கிய செயல்திறன் மற்றும் செயலாக்கத் துல்லியம் வழக்கமான தொழில் தரங்களை விட உயர்ந்தது. உள் கோண ஆரம் ≤0.3mm, மற்றும் அளவு சகிப்புத்தன்மை ±0.1mmக்குள் கட்டுப்படுத்தப்படுகிறது.
Q690 உயர்-திறன் எஃகு மற்றும் Q345FR பயனற்ற எஃகு உள்ளிட்ட சிறந்த பொருள் தேர்வுகளை நாங்கள் வழங்குகிறோம். சாதாரண தயாரிப்புகளுடன் ஒப்பிடுகையில், வளைக்கும் வலிமை 15%-20% அதிகரிக்கிறது, அதே நேரத்தில் 12%-30% எடை குறைப்பை அடைகிறது. நாங்கள் ஆதரிக்கிறோம்முழு விவரக்குறிப்பு தனிப்பயனாக்கம்டிஜிட்டல் நெகிழ்வான உற்பத்தி முறையில் தங்கியுள்ளது. உங்களுக்கான விரைவான விநியோகம், கடுமையான தரக் கட்டுப்பாடு மற்றும் முழுமையான ஆய்வு ஆவணங்களை உறுதிப்படுத்தவும்மொத்த ஆர்டர்கள். நாங்கள் ஒரு ஆக செயல்படுகிறோம்தொழிற்சாலை-நேரடி சப்ளையர்சிறந்த உத்தரவாதம்B2B மேற்கோள்.
அடிக்கடி கேட்கப்படும் கேள்விகள்
1. நிலையான சதுரக் குழாயிலிருந்து வலது கோண சதுரக் குழாயை வேறுபடுத்துவது எது?
வலது கோண சதுரக் குழாய் ≤0.5mm இன் உள் கோண ஆரம் (R) மற்றும் உயர் துல்லிய மாதிரிகளுக்கு ≤0.3mm வரை இருக்கும். இது பொதுவாக R≥1.0mm வட்டமான மூலை ஆரம் கொண்ட பாரம்பரிய சதுரக் குழாய்களைக் காட்டிலும் கூர்மையானது. இந்த கூர்மையான மூலையானது தடையற்ற, இடைவெளி இல்லாத பிளவுகளை (இடைவெளி ≤0.1mm) அனுமதிக்கிறது, இது உயர் துல்லியமான கட்டடக்கலை மற்றும் இயந்திர பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
2. மொத்த ஆர்டர்களுக்கு என்ன பொருட்கள் மற்றும் எஃகு தரங்கள் உள்ளன?
நாங்கள் கார்பன் எஃகு தொடர் (Q235B, Q345B, Q690 உயர் வலிமை), சிறப்பு பயனற்ற எஃகு (Q345FR), துருப்பிடிக்காத எஃகு (304/316), மற்றும் அலுமினிய அலாய் (6061) ஆகியவற்றை வழங்குகிறோம். எடை குறைப்பு தேவைப்படும் அதிக சுமை காட்சிகளுக்கு Q690 மிகவும் பரிந்துரைக்கப்படுகிறது, அதே நேரத்தில் 304/316 துருப்பிடிக்காத எஃகு அரிக்கும் சூழல்களுக்கு ஏற்றது.
3. லேசர் ஆர்க் ஹைப்ரிட் வெல்டிங் தயாரிப்புக்கு எவ்வாறு பயனளிக்கிறது?
எங்கள் வலது கோண சதுர குழாய்கள் மேம்பட்ட லேசர்-ஆர்க் ஹைப்ரிட் வெல்டிங்கைப் பயன்படுத்துகின்றன. இந்த தொழில்நுட்பம் வெல்டிங் அகலத்தை தோராயமாக 2 மிமீ ஆகக் குறைக்கிறது, வெல்டிங் சிதைவை 70% குறைக்கிறது, மேலும் சோர்வு ஆயுளை 2 மில்லியன் சுழற்சிகளுக்கு மேல் அதிகரிக்கிறது. இது சிறந்த கட்டமைப்பு ஒருமைப்பாட்டை உறுதி செய்கிறது, குறிப்பாக பிரிட்ஜ் இன்ஜினியரிங் போன்ற மாறும் சுமை சூழல்களில்.
4. தனிப்பயனாக்கப்பட்ட மேற்பரப்பு சிகிச்சைகளை நீங்கள் வழங்க முடியுமா?
ஆம். ஹாட்-டிப் கால்வனைசிங் (சிறந்த எதிர்ப்பு அரிப்பு செயல்திறனுக்காக), ஃப்ளோரோகார்பன் தெளித்தல் (புற ஊதா மற்றும் வானிலை எதிர்ப்பிற்கு), மற்றும் அனோடைசிங் (குறிப்பாக அலுமினிய அலாய் மாடல்களுக்கு) ஆகியவற்றை நாங்கள் வழங்குகிறோம். தேர்வு உங்கள் வெளிப்புற வெளிப்பாடு நிலைமைகள் மற்றும் அழகியல் தேவைகளைப் பொறுத்தது.
5. பெரிய திட்ட ஆர்டர்களுக்கான முன்னணி நேரம் என்ன?
முன்னணி நேரங்கள் மொத்த டன், பொருள் தரம் மற்றும் குறிப்பிட்ட செயலாக்கத் தேவைகளைப் பொறுத்தது. நிலையான அளவுகளுக்கு, இது பொதுவாக 15 முதல் 25 நாட்கள் வரை இருக்கும். விரைவான விநியோகம் மற்றும் கடுமையான தரக் கட்டுப்பாட்டை உறுதிசெய்ய, பெரிய அளவிலான கட்டுமானத் திட்டங்களின் கடுமையான கால அட்டவணையைப் பூர்த்தி செய்ய டிஜிட்டல் நெகிழ்வான உற்பத்தி முறையைப் பயன்படுத்துகிறோம்.
வலது கோண சதுரக் குழாய்க்கான மேற்கோளைக் கோரவும்
உங்களுக்கு தேவையான பரிமாணங்கள், பொருள் தரம் (எ.கா., Q345B, Q690), சுவர் தடிமன் மற்றும் மேற்பரப்பு சிகிச்சையுடன் Shuchen Industry ஐத் தொடர்பு கொள்ளவும். எங்கள் பொறியியல் குழு உங்கள் திட்டத்தை மதிப்பாய்வு செய்து, போட்டித் தொழிற்சாலை-நேரடி மேற்கோளை வழங்கும்.
