பெரிய விட்டம் சுழல் குழாய்
ஷுன்சென் இண்டஸ்ட்ரியல் எஃகு குழாய் உற்பத்தி மற்றும் பொறியியல் குழாய் தீர்வுகளில் நிபுணத்துவம் பெற்றது. முதிர்ந்த உற்பத்தி செயல்முறைகள் மற்றும் கண்டிப்பான தர மேலாண்மை அமைப்பு ஆகியவற்றை மேம்படுத்துவதன் மூலம், நாங்கள் உயர்தர பெரிய விட்டம் கொண்ட சுழல் குழாய்களை வழங்குகிறோம். பிரீமியம் ஹாட்-ரோல்டு ஸ்டீல் கீற்றுகளால் தயாரிக்கப்பட்டு, மேம்பட்ட இரட்டைக் கம்பி, இரட்டை-பக்க நீரில் மூழ்கிய ஆர்க் வெல்டிங் ஆகியவற்றைப் பயன்படுத்தி தயாரிக்கப்படுகிறது, இந்த குழாய்கள் உயர் அழுத்த எதிர்ப்பு, பரந்த அளவிலான விவரக்குறிப்புகள், சிறந்த அரிப்பு எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளன. எண்ணெய் மற்றும் எரிவாயு போக்குவரத்து, நீர் பாதுகாப்பு திட்டங்கள், முனிசிபல் பைப்லைன்கள் மற்றும் பெரிய அளவிலான உள்கட்டமைப்பு கட்டுமானம் ஆகியவற்றில் அவை சிறந்தவை.
Shunchen இன் பெரிய விட்டம் கொண்ட சுழல் குழாய்கள், GB/T9711 மற்றும் API 5L போன்ற உள்நாட்டு மற்றும் சர்வதேச தரநிலைகளின்படி, நிலையான மற்றும் நம்பகமான செயல்திறனை உறுதிசெய்ய விரிவான தர ஆய்வு மற்றும் தொழில்நுட்ப ஆதரவுடன் கண்டிப்பாக தயாரிக்கப்படுகின்றன.
பல ஆண்டுகளாக, சீரான தயாரிப்பு தரம், நெகிழ்வான விவரக்குறிப்பு தனிப்பயனாக்கம் மற்றும் திறமையான தளவாட அமைப்பு ஆகியவற்றின் மூலம் பல பொறியியல் வாடிக்கையாளர்களின் நம்பிக்கையை ஷுன்சென் பெற்றுள்ளார். நீங்கள் பெரிய விட்டம் கொண்ட சுழல் குழாய்களை வாங்க விரும்பினாலும், சுழல் வெல்டட் குழாய் விலை நிர்ணயம் பற்றி விசாரிக்க அல்லது நம்பகமான எஃகு குழாய் சப்ளையர் அல்லது பொறியியல் குழாய் உற்பத்தியாளரைக் கண்டறிய விரும்பினால், ஷுன்சென் தயாரிப்புத் தேர்வு மற்றும் பிரத்தியேக உற்பத்தியில் இருந்து விநியோகம் வரை ஒரு-நிறுத்த சேவையை வழங்குகிறது.
தயாரிப்பு வரையறை

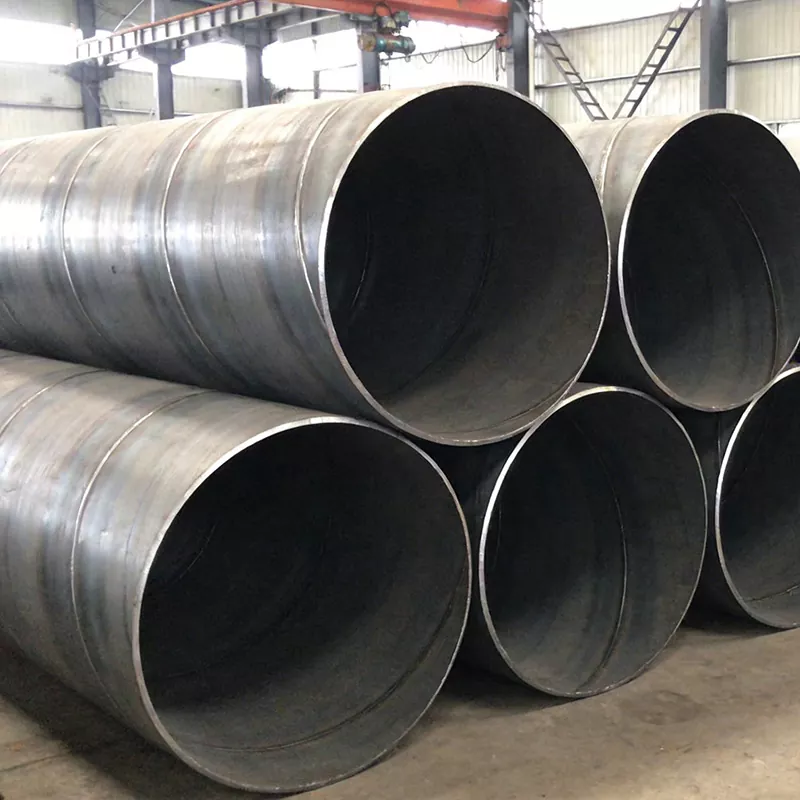

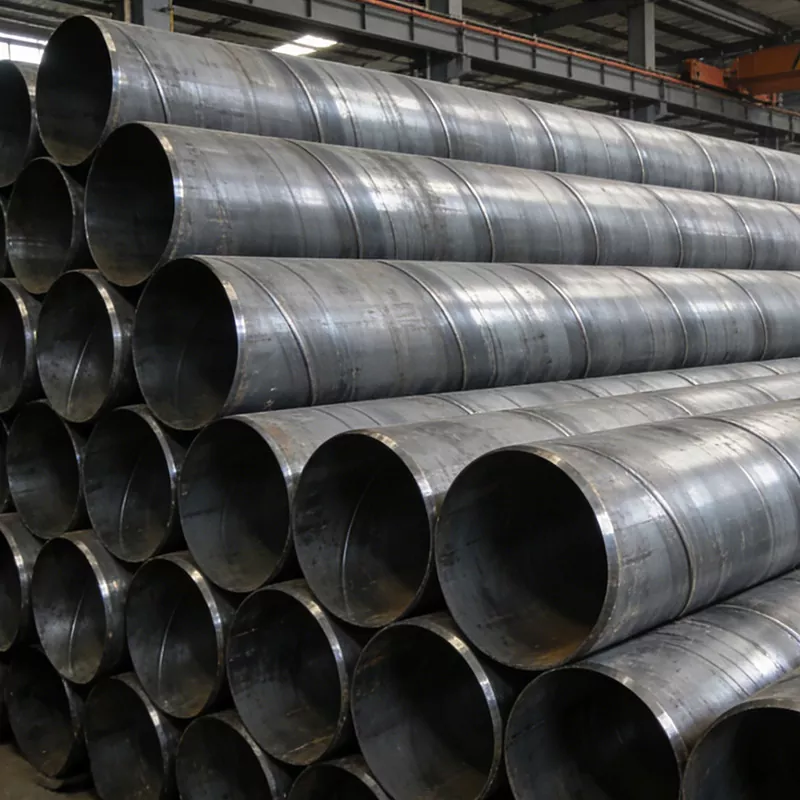

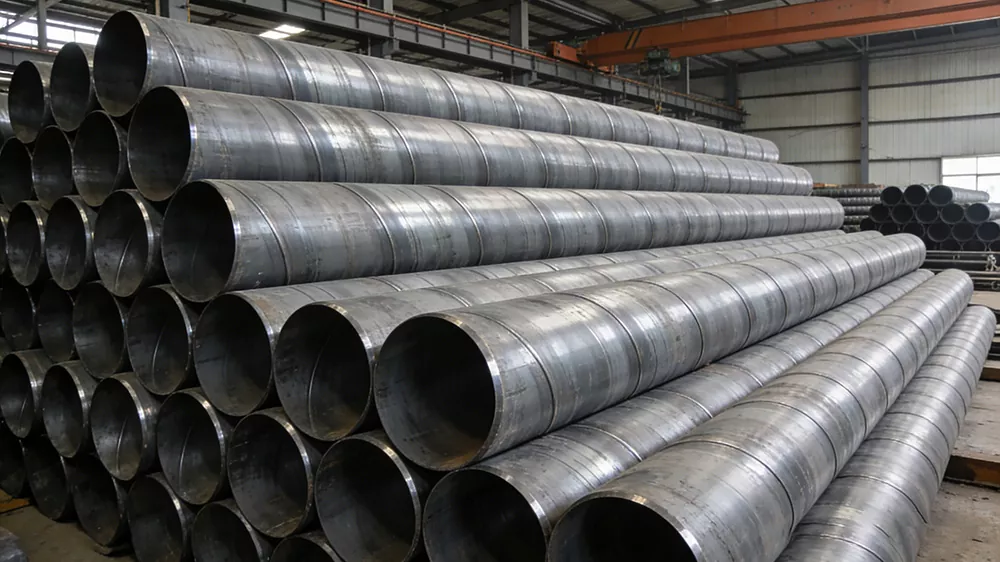

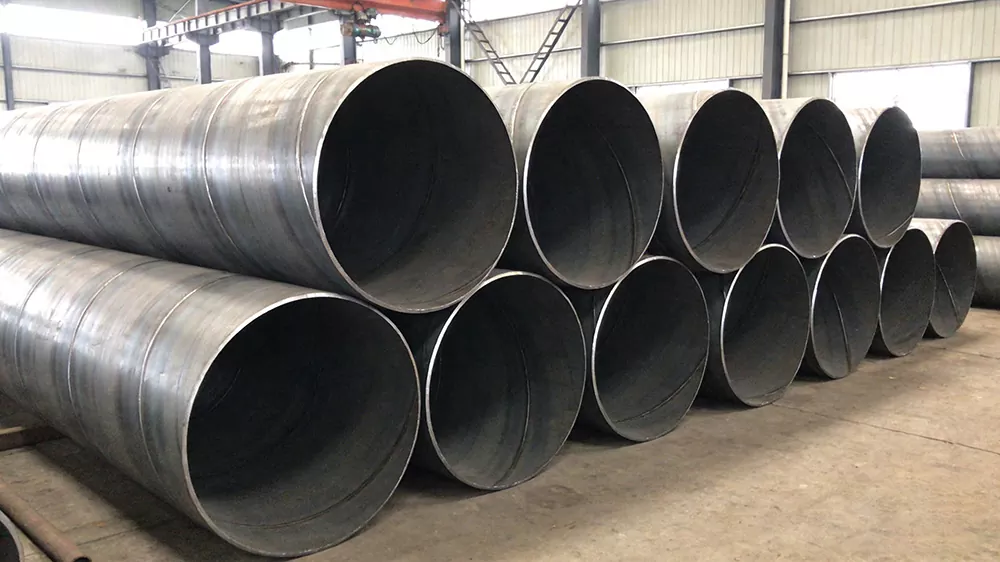

பெரிய விட்டம் சுழல் குழாய் (பெரிய துளை சுழல் வெல்டட் குழாய் என்றும் அழைக்கப்படுகிறது) என்பது ஒரு வகை சுழல் மடிப்பு எஃகு குழாய் ஆகும், இது உயர்தர சூடான-உருட்டப்பட்ட துண்டு எஃகு தாள்களில் இருந்து முக்கிய மூலப்பொருளாக தயாரிக்கப்படுகிறது. இது அறை வெப்பநிலையில் குளிர்ச்சியான வெளியேற்றத்தால் உருவாகிறது, பின்னர் ஒரு தானியங்கி இரட்டை கம்பி இரட்டை பக்க நீரில் மூழ்கிய ஆர்க் வெல்டிங் செயல்முறையைப் பயன்படுத்தி பற்றவைக்கப்படுகிறது. முக்கிய வரையறை தரநிலையானது வெளிப்புற விட்டம் ≥ 711mm ஆகும் (பெயரளவு DN700 மற்றும் அதற்கு மேற்பட்ட விட்டத்துடன் தொடர்புடையது). இது 3620 மிமீ வரையிலான வெளிப்புற விட்டம் அல்லது பொறியியல் தேவைகளுக்கு ஏற்ப பெரிய விவரக்குறிப்புகளுக்கு தனிப்பயனாக்கலாம். இது ஒரு கூட்டு வகை எஃகு தயாரிப்பு ஆகும், இது சுமை தாங்கும் மற்றும் கடத்தும் திறன்களை இணைக்கிறது. பெரிய அளவிலான திரவங்களின் (தண்ணீர், எண்ணெய், எரிவாயு, கழிவுநீர் போன்றவை) நீண்ட தூர, உயர் நிலைத்தன்மை கொண்ட போக்குவரத்தை அடைவதே இதன் முக்கிய செயல்பாடு ஆகும், மேலும் சிக்கலான வேலை நிலைமைகள் மற்றும் கடுமையான சூழல்களுக்கு ஏற்றவாறு பெரிய அளவிலான திட்டங்களுக்கு கட்டமைப்பு ஆதரவு கூறுகளாகவும் செயல்பட முடியும். அதன் தனித்துவமான சுழல் அமைப்பு வடிவமைப்புடன், இது பெரிய துளை குழாய் பொருட்களின் திறமையான உற்பத்தி மற்றும் நிலையான பயன்பாடு ஆகியவற்றில் தொழில் இடைவெளியை நிரப்புகிறது, மேலும் இது பல்வேறு உள்கட்டமைப்பு மற்றும் தொழில்துறை சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
எளிமையான சொற்களில், பெரிய விட்டம் கொண்ட சுழல் குழாய் என்பது "பெரிய அளவிலான திட்டங்களில் போக்குவரத்துக்கான பெரிய தமனி + கட்டமைப்பு ஆதரவு கட்டமைப்பு" - இது பல்வேறு ஊடகங்களை திறமையாக கொண்டு செல்ல முடியும், பெரிய ஓட்டம் போக்குவரத்திற்கான தேவையை பூர்த்தி செய்கிறது மற்றும் அதிக அழுத்தம், அதிக சுமை மற்றும் சிக்கலான புவியியல் தாக்கங்களைத் தாங்கும். மலைகள், கடற்கரைகள் மற்றும் பாலைவனங்கள் போன்ற பல்வேறு சிக்கலான கட்டுமான சூழல்களுக்கு இது ஏற்றது. இது ஆற்றல், நீர் பாதுகாப்பு, நகராட்சி மற்றும் உள்கட்டமைப்பு ஆகியவற்றை இணைக்கும் முக்கிய அடிப்படை குழாய் பொருள் ஆகும்.
முக்கிய விற்பனை புள்ளிகள்
பெரிய விட்டம் கொண்ட சுழல் குழாய் பாதுகாப்பு, நெகிழ்வுத்தன்மை, பொருளாதாரம், வசதி மற்றும் இணக்கம் உள்ளிட்ட முக்கிய நன்மைகளைக் கொண்டுள்ளது: அதன் வெல்ட் சீம்கள் சுழல் கோட்டுடன் சமமாக விநியோகிக்கப்படுகின்றன, மேலும் மன அழுத்தம் சமமாக சிதறடிக்கப்படுகிறது. இது Q235B மற்றும் X80 போன்ற உயர்தர எஃகு அடி மூலக்கூறுகளுடன் இணைக்கப்பட்டுள்ளது, அத்துடன் 3PE மற்றும் FBE போன்ற அரிப்பு எதிர்ப்பு சிகிச்சைகள். இது அழுத்தம் மற்றும் கட்டுமானத்தை தாங்கும் திறன் கொண்டது, அதிக பாதுகாப்பு உள்ளது, மேலும் 30 ஆண்டுகளுக்கும் மேலாக நீடிக்கும். அதிக அழுத்தம், அதிக சுமை மற்றும் வலுவான அரிப்பு போன்ற கடுமையான வேலை நிலைமைகளுக்கு இது ஏற்றது. விவரக்குறிப்புகள் விரிவானவை, வெளிப்புற விட்டம் 711 மிமீ முதல் 3620 மிமீ வரை, சுவர் தடிமன் 6 மிமீ முதல் 60 மிமீ வரை மற்றும் ஒற்றை குழாய் நீளத்தில் 6 மீ முதல் 18 மீ வரை, அவை நெகிழ்வாக தனிப்பயனாக்கப்படலாம். இது பொறியியல் ஊடகம், அழுத்தம் தரங்கள் மற்றும் கட்டுமான சூழல்கள் ஆகியவற்றின் அடிப்படையில் குறிப்பிட்ட பொருட்கள் மற்றும் செயல்முறைகளுக்கு ஏற்றவாறு மிகவும் வலுவான தகவமைப்புத் தன்மையுடன் வடிவமைக்கப்பட்டுள்ளது. இது உருட்டல் மற்றும் தானியங்கி நீரில் மூழ்கிய ஆர்க் வெல்டிங் தொழில்நுட்பம் மூலம் தொடர்ச்சியான உற்பத்தியை ஏற்றுக்கொள்கிறது, அதிக உற்பத்தி திறனை அடைகிறது. அதே விட்டம் கொண்ட தடையற்ற எஃகு குழாய்களுடன் ஒப்பிடுகையில், விலை 20% -30% குறைக்கப்படுகிறது, மேலும் நிறுவல் வசதியானது, மொத்த திட்ட செலவைக் கணிசமாகக் குறைக்கிறது. குழாய் பொருள் சிறந்த கடினத்தன்மையைக் கொண்டுள்ளது, இது மலைகள் மற்றும் கடற்கரைகள் போன்ற சிக்கலான நிலப்பரப்புகளுக்கு ஏற்ப குளிர் வளைவை அனுமதிக்கிறது. தரப்படுத்தப்பட்ட வெல்டிங் இடைமுகங்கள் நல்ல சீல் செயல்திறன், அதிக கட்டுமான திறன் மற்றும் குறைந்த சிரமம் ஆகியவற்றைக் கொண்டுள்ளன. முழு உற்பத்தி செயல்முறையும் GB/T9711 மற்றும் API 5L போன்ற தேசிய மற்றும் சர்வதேச தரங்களைப் பின்பற்றுகிறது. மூலப்பொருட்கள் முதல் முடிக்கப்பட்ட பொருட்கள் வரை, முழு செயல்முறை கட்டுப்பாடு செயல்படுத்தப்படுகிறது, பல சோதனைகள் தர இணக்கத்தை உறுதி செய்கின்றன, மேலும் முழுமையான தகுதி சான்றிதழ்கள் மற்றும் சோதனை அறிக்கைகள் வழங்கப்படலாம், பல்வேறு முக்கிய திட்டங்களின் தேவைகளை முழுமையாக பூர்த்தி செய்யலாம்.
தொழில்நுட்ப விவரக்குறிப்புகள்
மையமானது GB/T9711-2017 "பெட்ரோலியம் மற்றும் இயற்கை எரிவாயு தொழில்துறைக்கான பைப்லைன் போக்குவரத்து ஸ்டீல் பைப்புகள்", GB/T 3091-2015 "குறைந்த அழுத்த திரவ பரிமாற்றத்திற்கான வெல்டட் ஸ்டீல் குழாய்கள்" ஆகியவற்றின் தரநிலைகளைப் பின்பற்றுகிறது, வழக்கமான API 5L, போன்றவை. சிறப்பு விவரக்குறிப்புகள் தேவைக்கேற்ப தனிப்பயனாக்கலாம்:
1. முக்கிய அளவு விவரக்குறிப்புகள்
|
அளவுரு |
தொழில்நுட்ப விவரக்குறிப்பு |
விளக்கம் |
|
விட்டம் வரம்புக்கு வெளியே |
711 மிமீ - 3620 மிமீ |
தொடர்புடைய பெயரளவு விட்டம் DN700 - DN3600 |
|
தனிப்பயன் விட்டம் |
கோரிக்கையின் பேரில் பெரிய விட்டம் கிடைக்கும் |
கூடுதல் பெரிய விட்டம் கொண்ட பைப்லைன் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது |
|
சுவர் தடிமன் வரம்பு |
6 மிமீ - 60 மிமீ |
அழுத்தம் மதிப்பீடு மற்றும் இயக்க நிலைமைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட்டது |
|
சுவர் தடிமன் சகிப்புத்தன்மை |
≤ ±10% |
உயர் அழுத்த நிலைமைகளுக்கு, சகிப்புத்தன்மையை ≤ ±5%க்குள் கட்டுப்படுத்தலாம் |
|
ஒற்றை குழாய் நீளம் |
6 மீ / 9 மீ / 12 மீ / 18 மீ |
நிலையான உற்பத்தி நீளம் |
|
தனிப்பயன் நீளம் |
8 மீ - 10 மீ அல்லது நிலையான நீளம் |
போக்குவரத்து மற்றும் நிறுவல் தேவைகளின் அடிப்படையில் தனிப்பயனாக்கலாம் |
|
வெளிப்புற விட்டம் சகிப்புத்தன்மை |
≤ ± 0.5% |
நிறுவல் துல்லியம் மற்றும் இணைப்பு துல்லியத்தை உறுதி செய்கிறது |
|
ஓவலிட்டி |
≤ 0.8% |
குழாய் சீரமைப்பு மற்றும் சீல் செயல்திறனை மேம்படுத்துகிறது |
2. பொருள் விவரக்குறிப்புகள்
|
பொருள் வகை |
தரம் |
செயல்திறன் பண்புகள் |
வழக்கமான பயன்பாடுகள் |
|
கார்பன் கட்டமைப்பு எஃகு |
Q235A / Q235B |
குறைந்த விலை, சிறந்த பற்றவைப்பு |
நீர் வழங்கல் மற்றும் வடிகால் அமைப்புகள், கட்டமைப்பு பொறியியல் |
|
குறைந்த அலாய் உயர் வலிமை எஃகு |
Q345B |
அதிக வலிமை மற்றும் நல்ல கடினத்தன்மை |
நகராட்சி பொறியியல், பாலம் கட்டுதல் |
|
பைப்லைன் ஸ்டீல் |
L245 / L290 / L360 / L415 / L485 / L555 |
API மற்றும் GB பைப்லைன் தரநிலைகளுடன் இணங்குகிறது |
எண்ணெய் மற்றும் எரிவாயு போக்குவரத்து குழாய்கள் |
|
ஏபிஐ லைன் பைப் ஸ்டீல் |
X42 / X46 / X70 / X80 |
அதிக வலிமை மற்றும் உயர் அழுத்த எதிர்ப்பு |
நீண்ட தூர எண்ணெய் மற்றும் எரிவாயு பரிமாற்ற குழாய்கள் |
3. அழுத்தம் மதிப்பீடு
அழுத்தம் கணக்கீடு GB50251 தரநிலையைப் பின்பற்றுகிறது மற்றும் பார்லோ சூத்திரத்தைப் பயன்படுத்துகிறது: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)
அவற்றில்:
பி —- வடிவமைப்பு அழுத்தம்
D —— குழாயின் வெளிப்புற விட்டம்
எஸ் —- பொருளின் மகசூல் வலிமை
E —— வெல்டிங் குணகம் (சுழல் வெல்டட் குழாய்களுக்கு, இது 0.9)
|
அழுத்தம் மதிப்பீடு |
அழுத்தம் வரம்பு |
சுவர் தடிமன் வரம்பு |
பொருந்தக்கூடிய விட்டம் |
வழக்கமான பயன்பாடுகள் |
|
குறைந்த அழுத்தம் |
≤ 1.6 MPa |
6 - 12 மிமீ |
DN100 – DN1200 |
நீர் வழங்கல் மற்றும் வடிகால், விவசாய பாசனம் |
|
நடுத்தர அழுத்தம் |
1.6 - 4 MPa |
10 - 20 மி.மீ |
DN300 – DN1600 |
நகர எரிவாயு விநியோக குழாய்கள், இரசாயன திரவ போக்குவரத்து |
|
உயர் அழுத்தம் |
4 - 10 MPa |
16 - 30 மி.மீ |
DN400 – DN1800 |
நீண்ட தூர இயற்கை எரிவாயு குழாய்கள், உயர் அழுத்த இரசாயன குழாய்கள் |
|
அல்ட்ரா-ஹை பிரஷர் |
＞10 எம்.பி |
25 - 60 மி.மீ |
DN500 – DN2000 |
கடலுக்கு அடியில் எண்ணெய் குழாய்கள், சிறப்பு தொழில்துறை குழாய்கள் |
விண்ணப்பப் புலங்கள் மற்றும் வழக்குகள்
பெரிய விட்டம் கொண்ட சுழல் குழாய்கள், நீடித்துழைப்பு, நெகிழ்வான விவரக்குறிப்புகள் மற்றும் அதிக செலவு-செயல்திறன் ஆகியவற்றின் நன்மைகளுடன், ஆற்றல் பரிமாற்றம், நீர் பாதுகாப்பு திட்டங்கள், நகராட்சி கட்டுமானம், உள்கட்டமைப்பு திட்டங்கள் மற்றும் தொழில்துறை உற்பத்தி உள்ளிட்ட ஐந்து முக்கிய துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. அவை பல்வேறு முக்கிய திட்டங்கள் மற்றும் சிக்கலான காட்சிகளுக்கு ஏற்றவை. பின்வருபவை புலங்கள் மற்றும் உண்மையான நிகழ்வுகளின் விரிவான அறிமுகம், காட்சி விளக்கங்களுடன்:
முக்கிய பயன்பாட்டு புலங்கள்
1.ஆற்றல் பரிமாற்றப் புலம் (முக்கிய பயன்பாட்டுக் காட்சி)
இணக்கமான ஊடகம்: கச்சா எண்ணெய், இயற்கை எரிவாயு, சுத்திகரிக்கப்பட்ட எண்ணெய், நிலக்கரி மீத்தேன், நீராவி போன்றவை. முக்கிய தேவை உயர் அழுத்தம், நீண்ட தூரம் மற்றும் கசிவு இல்லாத போக்குவரத்து. இது பாலைவனங்கள், பீடபூமிகள் மற்றும் மலைகள் போன்ற சிக்கலான நிலப்பரப்புகளுக்கு ஏற்றது. இது தீவிர வெப்பநிலை வேறுபாடுகள் மற்றும் புவியியல் தீர்வு விளைவுகளை தாங்கும். இது ஆற்றல் பரிமாற்றத்தின் "முக்கிய தமனி" மற்றும் நீண்ட தூர குழாய்களின் கட்டுமானத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது. இது திறம்பட போக்குவரத்தை மேம்படுத்தவும், ஆற்றல் இழப்பைக் குறைக்கவும், ஒட்டுமொத்த திட்டச் செலவைக் குறைக்கவும், சேவை ஆயுளை நீட்டிக்கவும், பராமரிப்பு முதலீட்டைக் குறைக்கவும் முடியும். காட்சி விவரம்: கோபி பாலைவனத்தில் நீண்ட தூர இயற்கை எரிவாயுக் குழாய் அமைக்கும் இடத்தில், பெரிய விட்டம் கொண்ட சுழல் குழாய்களின் வரிசைகள் நேர்த்தியாக அமைக்கப்பட்டு, தொழிலாளர்கள் வெல்டிங் மற்றும் இணைப்பு நடவடிக்கைகளை மேற்கொள்கின்றனர்; எண்ணெய் வயலில் இருந்து எண்ணெய்க்கான குழாய் இடும் தளத்தில், குழாய்ப் பொருட்களின் மேற்பரப்பு உயர்நிலை எதிர்ப்பு அரிப்பு தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, இது எண்ணெய் வயலின் சிக்கலான அரிக்கும் சூழலுக்கு ஏற்றது, எண்ணெய் கசிவு இல்லாமல் கொண்டு செல்லப்படுவதை உறுதி செய்கிறது.

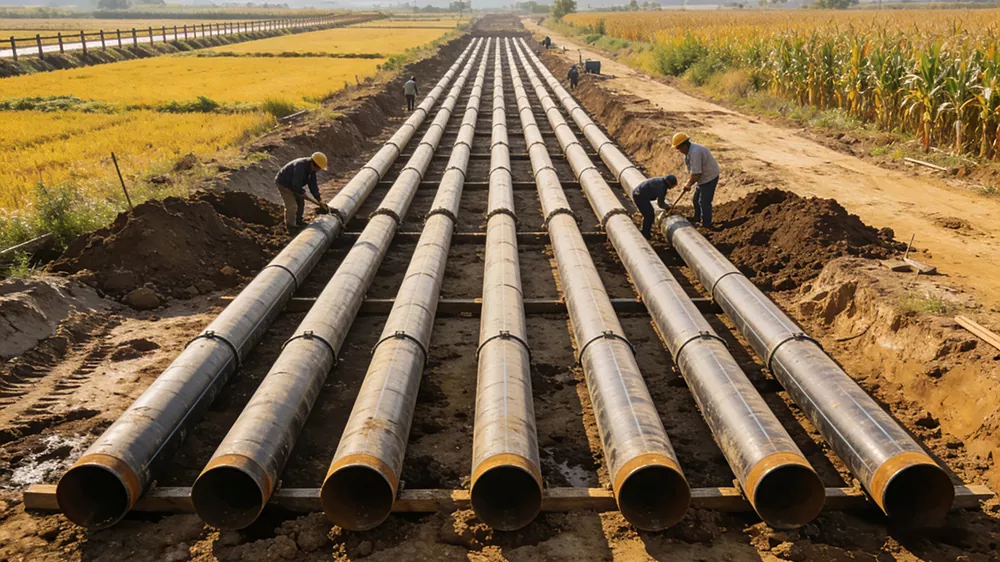

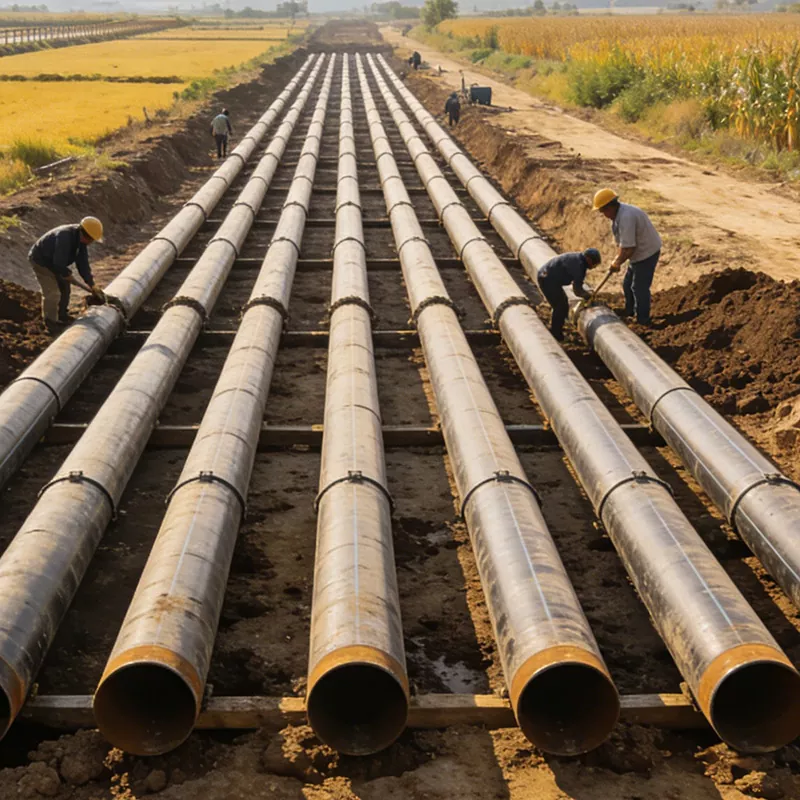

2. நீர் பாதுகாப்பு பொறியியல் துறை
பொருந்தக்கூடிய காட்சிகள்: பெரிய அளவிலான நீர் மாற்றுத் திட்டங்கள், நீர் பரிமாற்றத் திட்டங்கள், வெள்ளக் கட்டுப்பாடு மற்றும் வடிகால் திட்டங்கள், விவசாய நிலப் பாசனத்திற்கான பிரதான குழாய்கள், குடிநீருக்கான நீர் வழங்கல் திட்டங்கள், தீவு நீர் வழங்கல் திட்டங்கள் போன்றவை. முக்கியத் தேவைகள் அதிக ஓட்டம் திறன், அரிப்பு எதிர்ப்பு மற்றும் நீர் அழுத்த எதிர்ப்பு. ஆற்றுப்படுகைகள், உப்பு-பாதிக்கப்பட்ட நிலங்கள் போன்ற சிக்கலான சூழல்களுக்கு அவை மாற்றியமைக்கப்படலாம். அவை நீர் அரிப்பு மற்றும் புவியியல் வீழ்ச்சியைத் திறம்பட எதிர்த்து, நீர் ஆதாரங்களின் நிலையான பரிமாற்றத்தை உறுதிசெய்து, நீர் பாதுகாப்புத் திட்டங்களின் பாதுகாப்பான செயல்பாட்டிற்கு உத்தரவாதம் அளிக்கும். முக்கிய தேசிய நீர் பாதுகாப்புத் திட்டங்களில் அவை முக்கிய துணைப் பங்கு வகிக்கின்றன. காட்சி விளக்கம்: ஜிங்காய் நீர் மாற்றுத் திட்டத்தின் கட்டுமான தளத்தில், பெரிய விட்டம் கொண்ட சுழல் குழாய்கள் பிரதான குழாய் பதிக்கப் பயன்படுத்தப்படுகின்றன. குழாய்கள் ஆறுகள் அல்லது விவசாய நிலங்கள் வழியாக செல்கின்றன, மேலும் தொழிலாளர்கள் இடைமுக சீல் சிகிச்சையை மேற்கொள்கின்றனர். தீவு நீர் வழங்கல் திட்ட தளத்தில், 3PE எதிர்ப்பு அரிப்பு தொழில்நுட்பத்துடன் கூடிய பெரிய விட்டம் கொண்ட சுழல் குழாய்கள் கடல் நீர் அரிப்பை எதிர்க்கவும் மற்றும் தீவு மற்றும் நிலப்பகுதிக்கு இடையே உள்ள நீர் ஆதாரங்களின் ஒன்றோடொன்று தொடர்பை அடையவும் பயன்படுத்தப்படுகின்றன.
வழக்கமான வழக்கு

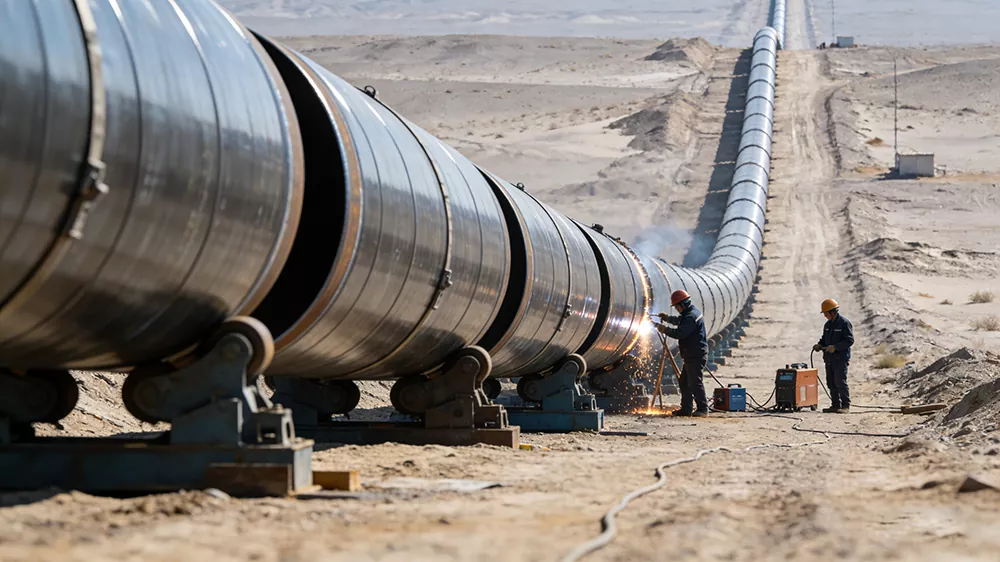

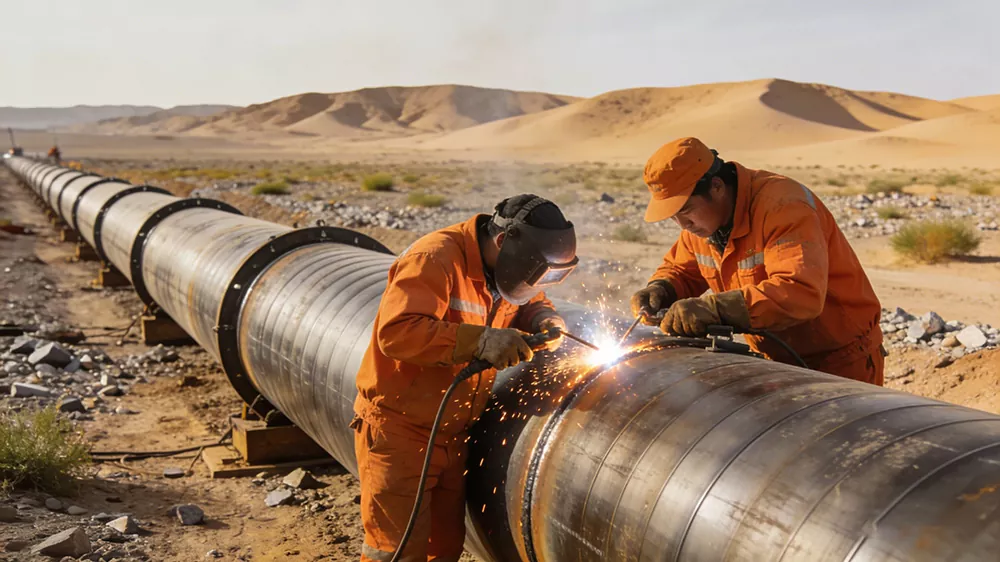

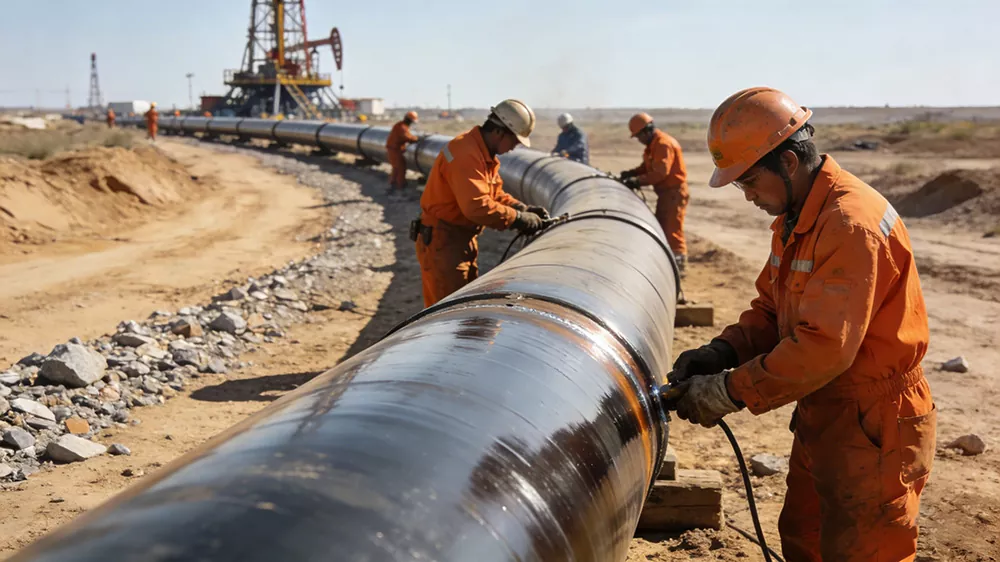

வழக்கு 1: மேற்கு-கிழக்கு வாயு பரிமாற்றத்தின் கிளை வரிசை திட்டம் (ஆற்றல் போக்குவரத்து துறையில்)
திட்டத் தேவைகள்: பாலைவனங்கள் மற்றும் மலைகள் போன்ற சிக்கலான நிலப்பரப்புகளுக்கு ஏற்ற நீண்ட தூர உயர் அழுத்த இயற்கை எரிவாயு குழாய் அமைக்கப்பட வேண்டும். குழாய்ப் பொருள் ≥ 6.3 MPa இன் அழுத்தம் தாங்கும் தரத்தைக் கொண்டிருக்க வேண்டும், புவியியல் வீழ்ச்சி மற்றும் அரிப்பை எதிர்க்க வேண்டும், மேலும் குழாய் நீண்ட காலத்திற்கு கசிவு இல்லாமல் இயங்குவதை உறுதிசெய்ய விரைவாக தொகுதிகளாக வழங்க முடியும்.
தயாரிப்பு பயன்பாடு: X80 ஸ்டீல் தர பெரிய விட்டம் கொண்ட சுழல் குழாய் தேர்ந்தெடுக்கப்பட்டது, வெளிப்புற விட்டம் 1220 மிமீ மற்றும் சுவர் தடிமன் 22 மிமீ. 3PE எதிர்ப்பு அரிப்பு செயல்முறை + கத்தோடிக் பாதுகாப்பு தொழில்நுட்பம் ஏற்றுக்கொள்ளப்பட்டது. மொத்தம் 8,000 டன்களுக்கு மேல் விநியோகிக்கப்பட்டது, 120 கிலோமீட்டருக்கும் அதிகமான குழாய் நீளத்தை உள்ளடக்கியது, உயர் அழுத்த போக்குவரத்தின் தேவைகளைப் பூர்த்தி செய்கிறது, மேலும் வெல்ட்கள் 100% தகுதியுடன் மீயொலி மற்றும் எக்ஸ்ரேயின் இரட்டை அழிவில்லாத சோதனைக்கு உட்படுத்தப்பட்டன. காட்சி:

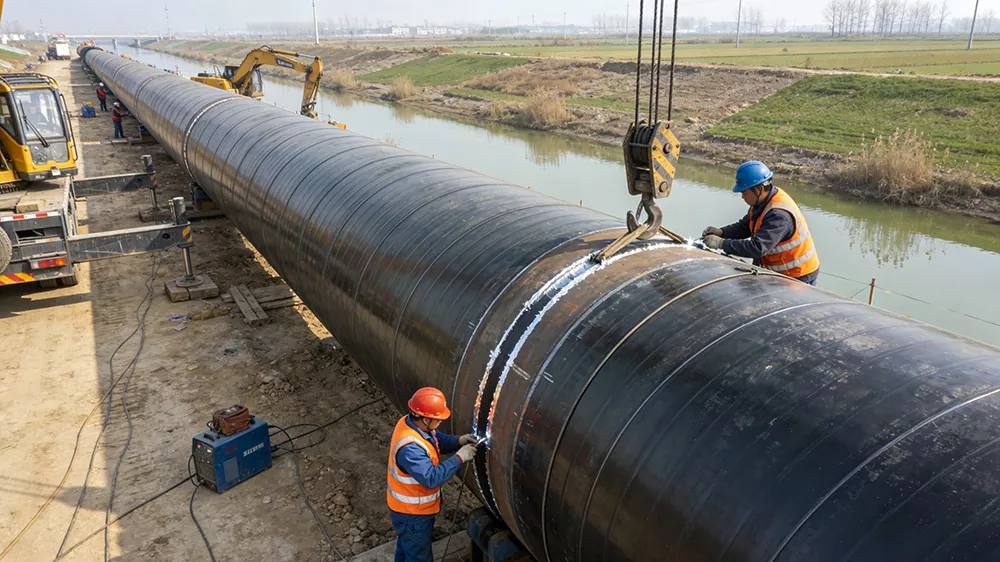

வழக்கு 2: ஜிங்-ஹுவாய் நீர் திசைதிருப்பல் திட்டத்தின் ஒரு முக்கிய குழாய் திட்டம் (நீர் பாதுகாப்பு பொறியியல் துறையில்)
திட்டத் தேவைகள்: பெரிய அளவிலான தெளிவான நீர் போக்குவரத்தை அடைய, பெரிய அளவிலான நீர் திசைதிருப்பல் பிரதான குழாய் தேவைப்படுகிறது, இது ஆற்றைக் கடப்பதற்கும் விவசாய நிலங்களை இடுவதற்கும் ஏற்றது. குழாய் பொருள் நச்சுத்தன்மையற்றதாகவும், அரிப்பை எதிர்க்கும், பெரிய விட்டம் கொண்டதாகவும், பெயரளவு விட்டம் DN2000 ஆகவும் இருக்க வேண்டும். இடைமுகங்களின் எண்ணிக்கையைக் குறைப்பதற்கும் கட்டுமானத் திறனை மேம்படுத்துவதற்கும் தனிப்பயனாக்கப்பட்ட 18மீ நிலையான நீளமுள்ள குழாய்ப் பொருட்கள் தேவைப்படுகின்றன.
தயாரிப்பு பயன்பாடு: பெரிய விட்டம் கொண்ட சுழல் குழாய்களுக்கான Q345B பொருளைத் தேர்ந்தெடுக்கவும், வெளிப்புற விட்டம் 2020 மிமீ மற்றும் சுவர் தடிமன் 18 மிமீ. IPN8710 குடிநீர் தர எதிர்ப்பு அரிப்பு செயல்முறையானது குடிநீரில் இரண்டாம் நிலை மாசுபடாமல் இருப்பதை உறுதி செய்வதற்காக ஏற்றுக்கொள்ளப்பட்டது. ஆறுகள் மற்றும் விவசாய நிலங்களில் பிரதான குழாய் அமைப்பதற்காக 5,000 டன்களுக்கும் அதிகமான தனிப்பயனாக்கப்பட்ட 18மீ நிலையான நீள குழாய் பொருட்கள் வழங்கப்படுகின்றன.
பேக்கேஜிங் மற்றும் ஷிப்பிங்
1. பேக்கேஜிங் தரநிலைகள் (பெரிய விட்டம் மற்றும் அதிக எடை குணாதிசயங்களுக்கு ஏற்றது, பாதுகாப்பு மற்றும் வசதியை கணக்கில் எடுத்துக்கொள்வது)
|
வகை |
பேக்கேஜிங் முறை |
பொருந்தக்கூடிய தயாரிப்புகள் |
|
நிலையான பேக்கேஜிங் |
இரண்டு குழாய் முனைகளும் தடிமனான பிளாஸ்டிக் தொப்பிகளால் மூடப்பட்டிருக்கும்; வெளிப்புற மேற்பரப்பு நீர்ப்புகா தார்பாலின் மூலம் மூடப்பட்டிருக்கும் |
நிலையான எதிர்ப்பு அரிப்பு அல்லது பூசப்படாத குழாய்கள் கொண்ட குழாய்கள் |
|
தனிப்பயனாக்கப்பட்ட பேக்கேஜிங் |
தார்ப்பாய் போர்த்துவதற்கு முன் முத்து பருத்தி குஷனிங் லேயர்; நிர்ணயிப்பதற்கான புகைபிடித்தல் மரத்தாலான தட்டுகள் (ஒரு தட்டுக்கு ≤30 டன்); தனிமைப்படுத்தலுக்கு குழாய்களுக்கு இடையில் ரப்பர் பட்டைகள்; மர மூலையில் பாதுகாப்பாளர்கள் |
உயர்தர அரிப்பை எதிர்ப்பு குழாய்கள் (3PE/FBE), ஏற்றுமதி ஏற்றுமதி அல்லது நீண்ட தூர போக்குவரத்து |
|
குறிக்கும் தேவைகள் |
வெளிப்புற அச்சிடுதல் உட்பட: தயாரிப்பு பெயர், விவரக்குறிப்பு, பொருள் தரம், அரிப்பு எதிர்ப்பு வகை, உற்பத்தி தொகுதி எண், தர சான்றிதழ் குறி மற்றும் உற்பத்தியாளர் தகவல்; உடைகள்-எதிர்ப்பு மை அச்சிடப்பட்டது |
அனைத்து குழாய்கள் |
2. டெலிவரி விவரக்குறிப்புகள் (செயல்திறன், பாதுகாப்பு மற்றும் செலவு ஆகியவற்றைக் கணக்கில் எடுத்துக்கொள்வது மற்றும் பெரிய விட்டம் கொண்ட குழாய்களின் போக்குவரத்து பண்புகளுக்கு ஏற்றது)
(1) போக்குவரத்து முறை
|
போக்குவரத்து வகை |
போக்குவரத்து தூரம் |
போக்குவரத்து உபகரணங்கள் |
ஏற்றுதல் வழிமுறைகள் |
|
குறுகிய தூர போக்குவரத்து |
≤ 100 கி.மீ |
கனரக பிளாட்பெட் டிரக்குகள் |
OD ≤ 1220 மிமீ / நீளம் ≤ 12 மீ: ஒரு டிரக்கிற்கு 8-12 குழாய்கள்; OD＞1220 மிமீ / நீளம் 18 மீ: சிறப்பு போக்குவரத்து வாகனங்களைப் பயன்படுத்தி ஒரு டிரக்கிற்கு 2-4 குழாய்கள் |
|
நீண்ட தூர போக்குவரத்து |
＞100 கி.மீ |
ரயில்வே சரக்கு ரயில்கள் / சரக்கு கப்பல்கள் |
பெரிய அளவிலான மற்றும் நீண்ட தூர திட்டங்களுக்கு ஏற்றது; OD＞2000 மிமீ கொண்ட குழாய்கள் எளிதாக தளவாடங்களுக்காக பிரிவுகளில் கொண்டு செல்லப்படுகின்றன |
(2) ஏற்றுதல் தேவைகள்
ஏற்றுவதற்கு முன், குழாய் பேக்கேஜிங்கின் நேர்மை மற்றும் அரிப்பு எதிர்ப்பு பூச்சுகளின் நிலையை சரிபார்க்கவும். எந்த சேதமும் இல்லை என்பதை உறுதிப்படுத்திய பிறகு, போக்குவரத்து கேரியரில் குழாய்களை சீராக உயர்த்தவும். பொருத்துவதற்கு எஃகு கம்பி கயிறுகள் மற்றும் ரப்பர் பேட்களைப் பயன்படுத்தவும். அரிப்பு எதிர்ப்பு பூச்சுக்கு மேல் எஃகு கம்பி கயிறுகளை முறுக்குவதைத் தவிர்க்கவும் (தனிமைப்படுத்த ரப்பர் பேட்களைப் பயன்படுத்தவும்). இது தூக்குதல் மற்றும் போக்குவரத்தின் போது அரிப்பு எதிர்ப்பு பூச்சுக்கு சேதம் ஏற்படுவதைத் தடுக்கவும், அழுத்துவதன் காரணமாக குழாய்களின் சிதைவைத் தவிர்க்கவும். குழாய்களை நேர்த்தியாக வைக்கவும். ஒரே விவரக்குறிப்பின் குழு குழாய்கள் ஒன்றாக. அவற்றை நீளம் மற்றும் தடிமன் மூலம் வரிசைப்படுத்தி, கலப்பு ஏற்றுதலால் ஏற்படும் மோதல் சேதத்தைத் தவிர்க்க தனித்தனியாக வைக்கவும். குழாய்களுக்குள் வெளிநாட்டுப் பொருள்கள் நுழைவதைத் தடுக்க இறுதிச் செருகிகள் பாதுகாப்பாக சீல் வைக்கப்பட்டுள்ளதை உறுதிசெய்யவும்.
(3) வழங்கல் சுழற்சி மற்றும் விநியோகம்
|
குழாய் வகை |
விவரக்குறிப்பு வரம்பு |
டெலிவரி நேரம் |
|
நிலையான விவரக்குறிப்புகள் |
வெளிப்புற விட்டம் 711 - 1420 மிமீ, சுவர் தடிமன் 6 - 20 மிமீ |
7 - 15 வேலை நாட்கள் |
|
சிறப்பு விவரக்குறிப்புகள் |
வெளிப்புற விட்டம்−1420 மிமீ, சுவர் தடிமன்−20 மிமீ, தனிப்பயனாக்கப்பட்ட அரிப்பு எதிர்ப்பு பூச்சு அல்லது நிலையான நீள குழாய்கள் |
15 - 30 வேலை நாட்கள் |
(4) போக்குவரத்து உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை
போக்குவரத்துச் செயல்பாட்டின் போது, நிகழ்நேர கண்காணிப்பு மேற்கொள்ளப்படுகிறது, மேலும் போக்குவரத்து தாமதங்கள் அல்லது குழாய் சேதத்தைத் தவிர்க்க குழாய்களின் போக்குவரத்து இடம் மற்றும் நிலை ஆகியவை உண்மையான நேரத்தில் வழங்கப்படுகின்றன. போக்குவரத்தின் போது பேக்கேஜிங் சேதம், குழாய் கீறல்கள், சிதைவு போன்றவற்றின் போது, வாடிக்கையாளர்களின் கட்டுமான முன்னேற்றத்தை பாதிக்காத வகையில், நாங்கள் உடனடியாக மறு டெலிவரி அல்லது ஆன்-சைட் பழுதுபார்க்க ஏற்பாடு செய்வோம். நீண்ட தூரம் மற்றும் சிக்கலான சாலை நிலைமைகள் போக்குவரத்திற்கு, வாடிக்கையாளரின் உரிமைகள் மற்றும் நலன்களை முழுமையாகப் பாதுகாக்க போதுமான சரக்கு போக்குவரத்து காப்பீடு வாங்கப்படும்.
ஒப்படைப்பு மற்றும் விற்பனைக்குப் பின்: ஒப்படைத்த பிறகு, தொழில்முறை குழாய் சேமிப்பு ஆலோசனைகள் வழங்கப்படும் (திறந்த வெளியில் சூரியன் மற்றும் மழைக்கு நீண்ட நேரம் வெளிப்படுவதைத் தவிர்ப்பது, அரிப்பு எதிர்ப்பு குழாய்கள் கூர்மையான பொருட்களால் கீறல்களைத் தவிர்ப்பது, தரையுடன் துருப்பிடிப்பதைத் தடுக்க சேமிப்பிற்காக அடிப்பகுதியை உயர்த்துவது போன்றவை), மேலும் ஏதேனும் கேள்விகள் இருந்தால் நிறுவல் அல்லது சோதனை தொடர்பான கேள்விகளுக்குப் பதிலளிக்கலாம்.
ஷுன்செனைத் தேர்ந்தெடுப்பதன் நன்மைகள்
இது வலுவான அழுத்த எதிர்ப்பைக் கொண்டுள்ளது, சுழல் வெல்ட் மடிப்புகளில் சீரான அழுத்த விநியோகம், சிதைவு மற்றும் தீர்வுக்கு சிறந்த எதிர்ப்பு. இது உயர் அழுத்த நீண்ட தூர போக்குவரத்து மற்றும் சிக்கலான நிலத்தடி சூழல்களுக்கு ஏற்றது. விவரக்குறிப்புகள் நிறைவடைந்துள்ளன, மேலும் பெரிய விட்டம் கொண்ட திட்டங்களின் தேவைகளைப் பூர்த்தி செய்ய குழாயின் விட்டம் மற்றும் சுவர் தடிமன் ஆகியவற்றைத் தனிப்பயனாக்கலாம். வெல்டிங் தரம் நிலையானது, இரட்டை பக்க நீரில் மூழ்கிய வில் வெல்டிங்கைப் பயன்படுத்தி, அடர்த்தியான வெல்ட்கள் மற்றும் நல்ல சீல் செயல்திறன் கொண்டது. முழு செயல்முறையும் தரத்தை உறுதி செய்வதற்காக அழிவில்லாத சோதனை மூலம் உத்தரவாதம் அளிக்கப்படுகிறது. உற்பத்தி திறன் அதிகமாக உள்ளது, பொருள் திடமானது, மேலும் இது தடையற்ற குழாய்கள் மற்றும் அதே விட்டம் கொண்ட நேராக மடிப்பு குழாய்களுடன் ஒப்பிடும்போது அதிக செலவு-செயல்திறன் விகிதத்தைக் கொண்டுள்ளது. இது 3PE மற்றும் எபோக்சி போன்ற பல்வேறு அரிப்பு எதிர்ப்பு சிகிச்சைகளுடன் இணைக்கப்படலாம், எண்ணெய் மற்றும் எரிவாயு, நகராட்சி மற்றும் இரசாயனத் தொழில்கள் போன்ற காட்சிகளுக்கு ஏற்றது, நீண்ட சேவை வாழ்க்கையுடன். திட்டத்தின் வடிவமைப்பு, உற்பத்தித் தனிப்பயனாக்கம் முதல் தளவாட விநியோகம், ஆன்-சைட் தொழில்நுட்ப ஆதரவு, இது முழு செயல்முறையையும் பின்பற்றுகிறது, மேலும் விற்பனைக்குப் பிந்தைய பதில் சரியான நேரத்தில், திட்டத்தின் நிலையான செயல்பாட்டிற்கு நம்பகமான உத்தரவாதங்களை வழங்குகிறது.
